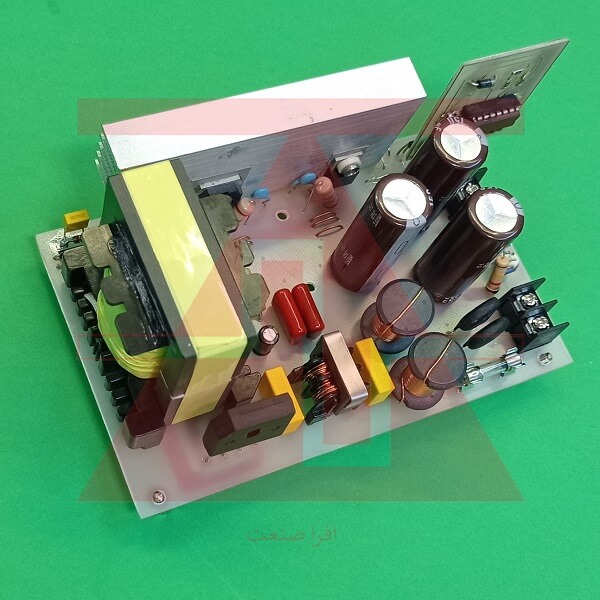

یکسوساز اصلاح ضریب توان ۱ کیلووات

۲۹۰,۰۰۰ تومان

دسته:

توضیحات

اساسا هنگامی که صحبت از مبدل های اصلاح ضریب توان میشود منظور استفاده از تجهیزات الکترونیکی فعال (مانند ماسفت، IGBT، تریستور و…) برای شکل دادن جریان ورودی به طور سینوسی همفاز با ولتاژ ورودی است.

ورودی بسیاری از تجهیزات الکترونیکی از پل دیودی برای یکسوسازی ولتاژ برق استفاده شده است. همانطور که در شکل زیر مشاهده میکنید در این حالت برای تثبیت ولتاژ خروجی پل دیودی از یک خازن بزرگ استفاده میشود که این خازن باعث هارمونیکی شدن ولتاژ ورودی سیستم میشود. هرچه اندازه خازن بزرگتر باشد ولتاژ DC یکسوساز صاف تر اما جریان ورودی یکسوساز سوزنی تر میشود.

یکسوساز دیودی تمام پل

یکسوساز دیودی تمام پل

افزایش THD جریان ورودی پل دیودی و ضریب توان پایین آن باعث شده است تا با استفاده از مدارهای اصلاح ضریب توان، THD جریان و توان راکتیو کاهش پیدا کند.

مدارهای اصلاح ضریب توان به دو دسته کلی پسیو (با استفاده از فیلترهای سلفی و خازنی) و اکتیو (با استفاده از مبدل های الکتریکی) تقسیم میشوند.

مبدل اصلاح ضریب توان ارائه شده دارای ساختاری به مانند شکل زیر است:

مبدل اصلاح ضریب توان

مبدل اصلاح ضریب توان

این مبدل دارای ولتاژ خروجی ۴۰۰ ولت تثبیت شده میباشد و میتواند تا ۱ کیلووات را در خروجی خود تامین کند. ولتاژ ورودی این مبدل میتواند در رنج گسترده ۱۶۵ ولت تا ۲۶۵ ولت تغییر کند و در این محدوده ولتاژ خروجی بدون تغییر همان ۴۰۰ ولت خواهد بود به عبارتی دیگر با استفاده از این مبدل تغییرات ولتاژ برق شهر مانند افت ولتاژ تاثیری بر عملکرد بار خروجی ندارد حتی این مبدل میتواند قطعی لحظه ای برق (تا ۱۰ میلی ثانیه) را از دید مصرف کننده حذف کند.

جریان ورودی مبدل به طور کاملا سینوسی با THD کمتر از ۵ درصد است و ضریب توان آن بیش از ۰٫۹۹ میباشد.

توضیحات تکمیلی

ولتاژ ورودی

165تا 265 ولت

جریان ورودی

5 آمپر هنگام اتصال بار نامی یک کیلووات در خروجی

محدوده فرکانس ورودی

47 تا 63 هرتز

ضریب توان ورودی

بیش از 0.99

THD جریان ورودی

کمتر از 5 درصد

ولتاژ خروجی

400 ولت در بی باری، 370 ولت در بار نامی

توان نامی خروجی

1 کیلووات

بازده

بیش از 91 درصد
