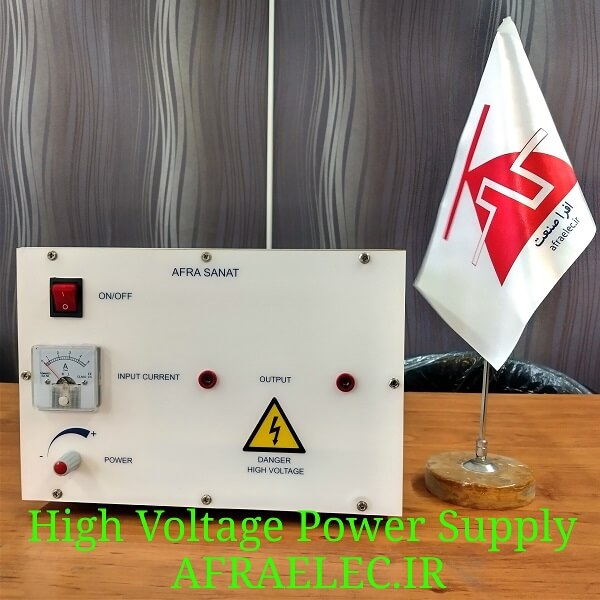

منبع تغذیه ولتاژ بالا سری S

Description

منبع تغذیه ولتاژ بالا سری S با توان نامی 500 وات، یک گزینه مناسب برای دستگاه های اوزون ساز تا ظرفیت 50 گرم در ساعت است. توان خروجی قابل تنظیم است. حداقل سلول تولید اوزون قابل اتصال به این دستگاه 15 گرم در ساعت است و ماکزیمم آن 50 گرم در ساعت میباشد.

• ولتاژ ورودی

ولتاژ ورودی این مبدل برق شهر است. نوسانات برق شهر تا دامنه 15 درصد تاثیری بر عملکرد دستگاه نخواهد داشت.

• فرکانس خروجی

این دستگاه دارای ولتاژ خروجی سینوسی با فرکانس بالا میباشد. با استفاده از تکنولوژی فرکانس بالا موجب افزایش راندمان تولید اوزون در برابر توان مصرفی خواهد شد.

• دامنه ولتاژ خروجی

دامنه ولتاژ خروجی این دستگاه ها معمولا بیش از 8KV است که با توجه به نیاز مشتری میتواند قابل تغییر باشد. یکی از عوامل مهم در تعیین دامنه ولتاژ خروجی، ضخامت دی الکتریک است.

قطر دی الکتریک سلول اوزون میتواند بین 1.5 تا 4 میلیمتر باشد. اگر دی الکتریک ضخیم تر باشد به دستگاه ممکن است آسیب برسد.

• ترانس ولتاژ بالا

این ترانس وظیفه دارد ولتاژ تولید شده توسط مدار سوئیچینگ را به سطح ولتاژ مطلوب برساند. این ترانسفورماتور مهمترین قسمت منبع تغذیه ولتاژ بالا است. زیرا در آن هم دامنه ولتاژ بزرگ است و هم فرکانس بالایی دارد. ترانس های تولیدی توسط افرا صنعت از هسته های فریت با جنس مرغوب ساخته شده است تا کمترین تلفات را در حین کار داشته باشد همچنین این ترانس ها به دلیل عایق کاری مناسب دارای تحمل ولتاژ بالایی هستند و همچنین خازن پراکندگی و سلف نشتی این ترانس ها تا حد امکان کوچک است.

• حفاظت ها

در این دستگاه دو نوع حفاظت وجود دارد: حفاظت در برابر افزایش دمای مدار و حفاظت در برابر اتصال کوتاه و اضافه بار در خروجی.

هر کدام از این خطا ها موجب خاموش شدن دستگاه به مدت 10 ثانیه شده و سپس دستگاه به طور خودکار روشن میشود اگر خطا برطرف نشده باشد بازهم 10 ثانیه دیگر خاموش میشود.

• سطح نویز

میزان تولید نویز این دستگاه ها بسیار پایین تر از نمونه های مشابه دیگر است. زیرا با قرار دادن چندین نویزگیر و فیلتر در ورودی دستگاه و همچنین فلزی بودن باکس دستگاه، هیچ تداخل الکترومغناطیسی با دستگاه های الکتریکی دیگر نخواهد داشت.

• سایر مشخصات

کل مبدل ها و تجهیزات داخلی به طور مناسب به بدنه دستگاه پیچ شده اند و امکان جدا شدن، افتادن و یا قطع و وصلی آن وجود ندارد. بدنه دستگاه فلزی است و علاوه بر طول عمر بالا، موجب کاهش نویز دستگاه نیز میشود. برای خنک سازی مدار ها از یک فن پر قدرت استفاده شده است که باعث میشود هیچگاه دمای دستگاه به شرایط بحرانی نرسد. وزن این محصول 5 کیلو گرم و ابعاد آن 40*30*20 سانتی متر است. همچنین دستگاه در یک جعبه یونولیتی ارسال خواهد شد که خاصیت ضربه گیری بسیار بالایی دارد.

• کاربردها

از مهم ترین کاربرد های این دستگاه تولید اوزون است اما در دانشگاه ها و مراکز آموزشی تحقیقاتی، نفت، گاز و پتروشیمی، داروسازی، آرایشی و بهداشتی، صنایع غذایی و کشاورزی، محیط زیست، پزشکی و درمانی، صنایع نساجی و الیاف، لیزرهای حالت گازی و جامد، تصفیه آب و هوا نیز استفاده میشود.



دقت کنید خروجی این مبدل AC است و برای تصفیه هوا و دود مناسب نیست و فقط برای اوزون ساز و تولید پلاسما به کار میرود. اگر منبع تغذیه DC ولتاژ بالا یا مبدل تصفیه هوا و دود نیاز دارید این محصول را ببینید.

در کلیپ زیر عملکرد این مبدل را به همراه صفحه تولید اوزون مشاهده میکنید. برای دریافت اطلاعات بیشتر راجب به صفحات اوزون ساز اینجا کلیک کنید.



Additional information

ولتاژ ورودی	برق شهر 220 ولت 50 هرتز
ولتاژ خروجی	طبق سفارش مشتری تنظیم میشود. در رنج 1 کیلو ولت تا 15 کیلو ولت
جریان خروجی	طبق سفارش مشتری تنظیم میشود. در رنج 5 تا 50 میلی آمپر
توان خروجی	طبق سفارش مشتری تنظیم میشود. در رنج 200 وات تا 500 وات
فرکانس خروجی	طبق سفارش مشتری تنظیم میشود. در رنج 20 کیلو هرتز تا 40 کیلوهرتز
ایزولاسیون الکتریکی	ایزولاسیون کامل بین ورودی منبع و خروجی متصل به بار
خنک کنندگی	فن و هیت سینک
گارانتی	یک سال
حفاظت	حفاظت در برابر افزایش دما حفاظت در برابر اضافه جریان
نمایشگر	نمایشگر جریان ورودی
