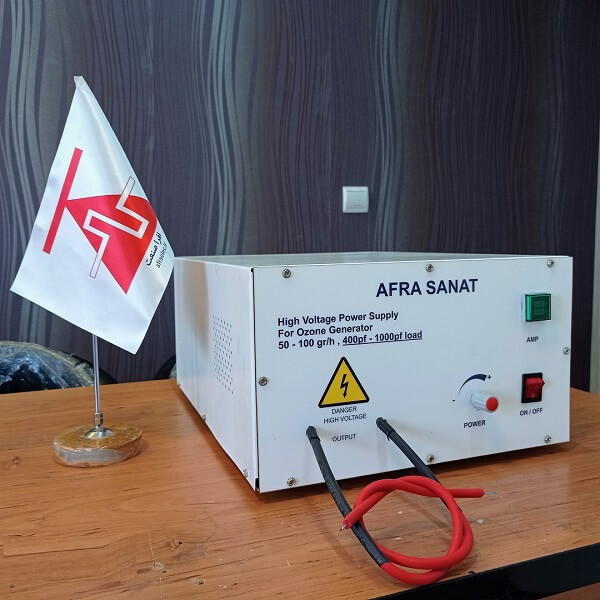

منبع تغذیه ولتاژ بالا سری L

منبع تغذیه ولتاژ بالا سری L

6,600,000 تومان

منبع تغذیه ولتاژ بالا سری L با توان نامی 1000 وات، یک گزینه مناسب برای دستگاه های اوزون ساز تا ظرفیت 100 گرم در ساعت است. توان خروجی قابل تنظیم است. حداقل سلول تولید اوزون قابل اتصال به این دستگاه 50 گرم در ساعت است و ماکزیمم آن 100 گرم در ساعت میباشد.

توضیحات

منبع تغذیه ولتاژ بالا در بسیار از کاربرد های تحقیقاتی، تولید اوزون و پلاسما، نفت، گاز و پتروشیمی، داروسازی، آرایشی و بهداشتی، صنایع غذایی و کشاورزی، محیط زیست، پزشکی و درمانی، صنایع نساجی و الیاف، لیزرهای حالت گازی و جامد کاربرد دارد. شرکت افرا صنعت آماده ارائه انواع مبدل های ولتاژ بالا و طراحی ترانس ولتاژ بالا است.

  • ولتاژ ورودی

ولتاژ ورودی این مبدل برق شهر است. البته شما برای کنترل بیشتر ولتاژ خروجی میتوانید ولتاژ ورودی مبدل را از طریق یک اتوترانس متغیر اعمال کنید. اما اگر بخواهید میتوانیم ولتاژ خروجی را به صورت کاملا متغیر بدون نیاز به اتو ترانس برای شما آماده کنیم.

  • فرکانس خروجی

این دستگاه دارای ولتاژ خروجی سینوسی با فرکانس بالا میباشد. فرکانس کاری دستگاه قابل تنظیم در یک رنج مشخص است که توسط مشتری ارائه میشود که میتواند تا ۱۰ درصد حول فرکانس مرجع تنظیم شود. مثلا اگر شما فرکانس کاری ۲۰ کیلوهرتز را بخواهید میتوان با این دستگاه فرکانس را از رنج ۱۸ کیلوهرتز تا ۲۲ کیلوهرتز در هر نقطه ای تنظیم کرد.

  • دامنه ولتاژ خروجی

دامنه ولتاژ خروجی این دستگاه ها میتواند از ۱kV تا ۱۵kV بنابر سفارش شما ساخته شود. همچنین این دستگاه قابلیت تنظیم دامنه ولتاژ خروجی را نیز دارد و میتوان ولتاژ خروجی را از حدود ۱۰ درصد تا ۱۰۰ درصد ولتاژ نامی تغییر داد. مثلا اگر شما منبع تغذیه ۱۰ کیلو ولت سفارش داده باشید، میتوانید با این منبع تغذیه ولتاژ بالا، خروجی را از ۱ کیلو ولت تا ۱۰ کیلو ولت به راحتی کنترل کنید. اگر شما نیاز به کنترل دقیق ولتاژ خروجی دارید میتوانید از اتوترانس در ورودی دستگاه استفاده کنید.

  • ترانس ولتاژ بالا

این ترانس وظیفه دارد ولتاژ تولید شده توسط مدار سوئیچینگ را به سطح ولتاژ مطلوب برساند. این ترانسفورماتور مهمترین قسمت منبع تغذیه ولتاژ بالا است. زیرا در آن هم دامنه ولتاژ بزرگ است و هم فرکانس بالایی دارد. ترانس های تولیدی توسط افرا صنعت از هسته های فریت با جنس مرغوب ساخته شده است تا کمترین تلفات را در حین کار داشته باشد همچنین این ترانس ها به دلیل عایق کاری مناسب دارای تحمل ولتاژ بالایی هستند و همچنین خازن پراکندگی و سلف نشتی این ترانس ها تا حد امکان کوچک است.

  • حفاظت ها

در این دستگاه دو نوع حفاظت وجود دارد: حفاظت در برابر افزایش دمای مدار و حفاظت در برابر اتصال کوتاه و اضافه بار در خروجی.

هر کدام از این خطا ها موجب خاموش شدن سریع دستگاه به مدت ۱۰ ثانیه شده و سپس دستگاه به طور خودکار روشن میشود اگر خطا برطرف نشده باشد بازهم ۱۰ ثانیه دیگر خاموش میشود.

  • سایر مشخصات

کل مبدل ها و تجهیزات داخلی به طور مناسب به بدنه دستگاه پیچ شده اند و امکان جدا شدن، افتادن و یا قطع و وصلی آن وجود ندارد. بدنه دستگاه فلزی است و علاوه بر طول عمر بالا، موجب کاهش نویز دستگاه نیز میشود. برای خنک سازی مدار ها از یک فن پر قدرت استفاده شده است که باعث میشود هیچگاه دمای دستگاه به شرایط بحرانی نرسد. وزن این محصول ۵ کیلو گرم و ابعاد آن ۵۰*۳۵*۲۰ سانتی متر است. کابل برق دستگاه بسیار است. همچنین دستگاه در یک جعبه یونولیتی ارسال خواهد شد که خاصیت ضربه گیری بسیار بالایی دارد.

  • کاربردها

از مهم ترین کاربرد های این دستگاه تولید اوزون است اما در دانشگاه ها و مراکز آموزشی تحقیقاتی، نفت، گاز و پتروشیمی، داروسازی، آرایشی و بهداشتی، صنایع غذایی و کشاورزی، محیط زیست، پزشکی و درمانی، صنایع نساجی و الیاف، لیزرهای حالت گازی و جامد، تصفیه آب و هوا نیز استفاده میشود.



دقت کنید خروجی این مبدل AC است و برای تصفیه هوا و دود مناسب نیست و فقط برای اوزون ساز و تولید پلاسما به کار میرود. اگر منبع تغذیه DC ولتاژ بالا یا مبدل تصفیه هوا و دود نیاز دارید این محصول را ببینید.

در کلیپ زیر عملکرد این مبدل را به همراه صفحه تولید اوزون مشاهده میکنید. برای دریافت اطلاعات بیشتر راجب به صفحات اوزون ساز اینجا کلیک کنید.





در این کلیپ کوتاه میتوانید عملکرد مبدل را برای تولید اوزون مشاهده کنید. در این تست مبدل به یک سلول ساده اوزون ساز متصل شده است(این سلول برای تست بوده و بسیار ساده و در عرض ۵ دقیقه ساخته شده است!!!) به راحتی می توانید کرونای ایجاد شده در اطراف سلول را مشاهده کنید.



اطلاعات بیشتر

ولتاژ ورودی

برق شهر 220 ولت 50 هرتز

ولتاژ خروجی

طبق سفارش مشتری تنظیم میشود. در رنج 1 کیلو ولت تا 15 کیلو ولت

جریان خروجی

طبق سفارش مشتری تنظیم میشود. در رنج 10 تا 100 میلی آمپر

توان خروجی

تا 1000 وات

فرکانس خروجی

طبق سفارش مشتری تنظیم میشود. در رنج 17 کیلو هرتز تا 25 کیلوهرتز

ایزولاسیون الکتریکی

ایزولاسیون کامل بین ورودی منبع و خروجی متصل به بار

خنک کنندگی

فن و هیت سینک

گارانتی

یک سال

حفاظت

حفاظت در برابر افزایش دما
حفاظت در برابر اضافه جریان

نمایشگر

نمایشگر جریان ورودی
