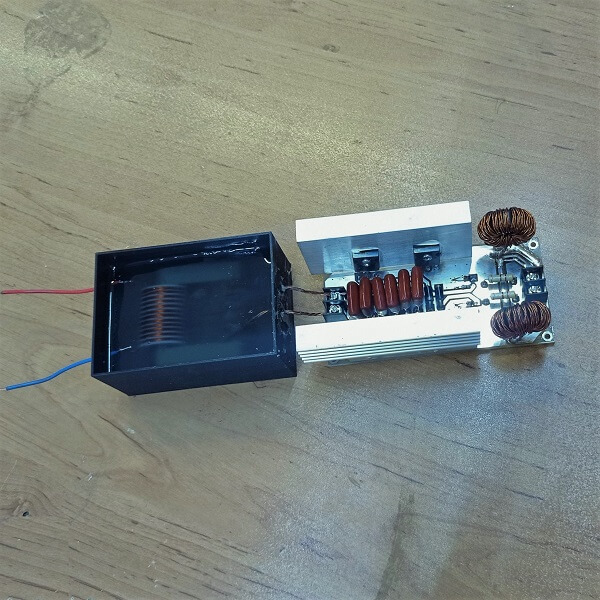

برد ماژول ZVS با ترانس ولتاژ بالا
تومان2.700.000
قابل استفاده برای ساخت انواع مبدل های ولتاژ بالا و کوره القایی
- توضیحات
- توضیحات تکمیلی
- نظرات (2)
توضیحات
برد ماژول ZVS درایور کاربردهای بسیار متنوعی دارد که مهمترین آنها ساخت ولتاژ های بالا و ساخت کوره القایی است. ترانس ولتاژ بالا ارائه شده با این محصول بسیار با کیفیت است و تا 20 کیلو ولت را میتواند تولید کنید همچنین ایزولاسیون بسیار بالای این ترانس (40 کیلو ولت) امنیت کار با آن را بالا میرود. اما توضیه میشود حتما از دستکش هنگام کار با ولتاژ بالا استفاده کنید.
همچنین شما میتوانید با ساخت یک کویل با قطر 6.5 سانتی متر با 7 دور، یک کوره القایی داشته باشید.
راه اندازی مدار
راه اندازی برد ماژول ZVS مهمترین قسمت کار با آن است، برای کار با این ماژول به ولتاژ بین 12 تا 27 ولت نیاز است. اگر میخواهید از یک منبع تغذیه جهت روشن کردن مدار استفاده کنید دقت کنید حتما محدودیت جریان کمتر 5 آمپر نباشد.
- ابتدا ولتاژ منبع تغذیه را بین 12 تا 27 ولت تنظیم کنید، هر عددی در این بین باشد مناسب است.
- سپس جریان منبع تغذیه را تا آخر حد خود باز کنید.
- در گام آخر ماژول ZVS را به منبع تغذیه وصل کنید.
اگر مراحل را مطابق فوق انجام ندهید مدار ZVS راه اندازی نمیشود و مانند یک اتصال کوتاه عمل میکند. خصوصا اگر بخواهید به عنوان کوره القایی استفاده کنید باید منبع تغذیه ورودی برد ZVS بتواند جریان های بالایی را به برد تحویل بدهد و هر گونه محدودیت در جریان باعث آسیب برد میشود. پیشنهاد ما این است در این حالت از دو عدد باتری کاملا شارژ شده اسیدی استفاده کنید که اگر آنها را با هم سری کنید حدود 24 ولت خواهید داشت.
در واقع مدار های ZVS با شوک ایجاد شده در لحظه اول که به ولتاژ وصل میشوند به رزونانس خود میرسند.
اگر در راه اندازی برد دچار مشکل شدید و ماسفت ها آسیب دید نگران نباشید، چهار عدد ماسفت اضافه برای شما گذاشته ایم.
توان این ماژول 800 وات بوده که شاید در نگاه اول فکر کنید نسبت به بردهای موجود در بازار کم است اما با بررسی دقیق برد متوجه میشوید که مشابه این برد در فروشگاهای دیگر از توان 1000 تا 3000 وات فروخته میشود. اما ما همواره سعی کرده ایم با مشتری صادق بوده و اعداد فیک و اطلاعات اشتباه درج نکنیم.
اقلامی که با خرید این محصول دریافت میکنید:
- برد ZVS درایور
- ترانس ولتاژ بالا 20 کیلو ولتی
- چهار عدد ماسفت اضافه
نمونه کار سوزاندن چوب با ترانس ولتاژ بالا
توضیحات تکمیلی
| ولتاژ ورودی | 12 تا 27 ولت DC |
|---|---|
| جریان ورودی | بی باری 0.3 آمپر |
| توان | 800 وات دائم کار و کاملا تست شده |
| خروجی ترانس | حداکثر تا 20 هزار ولت |
| ایزولاسیون ترانس | بیش از 40 کیلو ولت |
| ابعاد ترانس | طول/عرض/ارتفاع = 5/7.5/10 سانتی متر |
| ابعاد برد | طول/عرض/ارتفاع = 6/7.5/15 سانتی متر |
| راندمان | بیش از 93 درصد |
مهدی –
سلام و عرض ادب
ببخشید مت سوالی داشتم
در حالت استقاده از ولتاژ۲۰ کیلو ولت آیا میتوان خروجی ۲عدد دستگاه را باهم سری کرد و ۴۰ کیلو ولت داشت؟ یا چیزی دارید که ۴۰ یا حتی ۸۰ کیلو ولت به من بده؟
مرتضی کاظمی –
سلام . خیر
چون ولتاژ DC نیست AC است و برای سری کردن باید با هم سنکرون شوند که این قابلیت رو ندارند.
اگر ولتاژ دیگه ای میخواید روی واتساپ یا ایمیل درخواست خودتون رو بفرستید تا بررسی بشه.
مهدی –
اها درست میفرمایید .آیا میتوان به وسیله چند برابر کننده های ولتاژ دیودی خازنی افزایشش داد؟ یا خودتون میتونید منبع dc۶۰ کیلو ولت یا حتی ۸۰ کیلو ولتی برام بسازید؟
مرتضی کاظمی –
بله میشه از چند برابر کننده استفاده کرد. تا ولتاژ 60 کیلوولت 4 میلی آمپر، چند برابر کننده داریم. اما هر ولتاژ و جریانی که بخواید امکان ساختش هست. مشخصات مورد نیازتون رو در واتساپ یا تلگرام ارسال کنید.
