برد قدرت اینورتر سه فاز 1.5 کیلووات

تومان1.370.000

برد قدرت اینورتر سه فاز مناسب برای مدارهای UPS، درایو موتور، گرمکن های القایی و… است . تمامی سوییچ های به کار رفته در این ماژول از نوع IGBT با کیفیت و سریع است که میتواند تا فرکانس ۴۰ کیلوهرتز به راحتی کار کند. این ماژول میتواند تا ولتاژ 600 ولت در ورودی و جریان دائمی 5 آمپر در دمای ۲۵ درجه سانتی گراد کار کند.

موجودی کالا: ناموجود دسته:

توضیحات

اینورتر یا همان مبدل DC به AC پرکاربردترین مبدل مورد استفاده در صنعت است که در انواع کاربردهایی نظیر:

  • UPS ها
  • سیستم های سولار
  • درایو موتورهای الکتریکی
  • گرمکن های القایی

استفاده دارد.

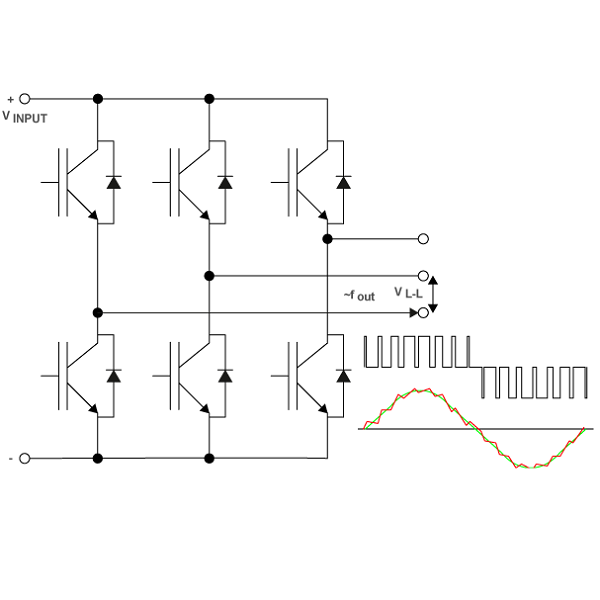

برد قدرت اینورتر ارائه شده در این محصول دارای ساختاری به مانند شکل زیر است:

ساختار مداری برد قدرت اینورتر
ساختار مداری برد قدرت اینورتر

ولتاژ DC ورودی می تواند تا از ۰ تا 600 ولت تغییر کند. البته پیشنهاد میشود که در ولتاژ بیش از 550 ولت در ورودی آن استفاده نشود.همچنین IGBT های آن توانایی تحمل جریان لحظه ای تا 20 آمپر را دارند. اما به صورت دائمی می توانند جریان موثر 5 آمپر در هر فاز را تحمل کنند. که این موضوع استفاده از این برد برای موتورهای سه فاز تا توان 1.5 کیلووات را ممکن میسازد.

به دلیل Ultra Fast بودن سوئیچ های قدرت این برد، می توان فرکانس کلیدزنی آن را تا ۴۰ کیلوهرتز بدون هیچ مشکلی افزایش داد. اما در اکثر کاربردهای نظیر درایو موتور های الکتریکی افزایش فرکانس کلید زنی بیش از 25 کیلو هرتز هیچ تاثیر مثبتی در خروجی ندارد.

IGBT های این مدار قابلیت خاموش شدن با ولتاژ صفر در گیت را دارند و نیازی نیست که مدار گیت درایو آن حتما دارای تغذیه منفی باشد و این یک مزیت است. شما میتوانید برد گیت درایور را نیز از اینجا خرید کنید.

سایر ویژگی های این محصول عبارتند از :

  • حفاظت در برابر اضافه ولتاژ و الکتریسیته ساکن در ورودی گیت تمام IGBT ها
  • حفاظت در برابر تغییرات سریع ولتاژ دو سر IGBT ها
  • سایز کوچک نسبت به توان کاری
  • فیبر فایبر گلاس با کیفیت
  • در دسترس بودن پایه های گیت-سورس تمام IGBT ها جهت اعمال پالس PWM

اگر مشخصات ذکر شده در بالا، اینورتر مورد نیاز شما نمی باشد میتوانید با ما تماس گرفته تا این محصول به صورت سفارشی برای شما مجددا طراحی گردد.



توضیحات تکمیلی

حداکثر ولتاژ ورودی

500 ولت DC

جریان خروجی دائمی

5A RMS در هر فاز

جریان لحظه ای

پیک 10 آمپر برای مدت کمتر از 5 میلی ثانیه

حداکثر فرکانس کلیدزنی

40 کیلو هرتز

نوع سوییچ قدرت

ultra fast IGBT

توان نامی

1.5 کیلو وات
2HP
در ولتاژ 380 ولت سه فاز

جرم

265 گرم

ابعاد

طول 15 سانتی متر
عرض 9 سانتی متر
ارتفاع 6 سانتی متر

7 دیدگاه برای برد قدرت اینورتر سه فاز 1.5 کیلووات

  1. 5 از 5

    حمید

    سلام – آیا ولتاژ ورودی DC میباشد؟

    • مرتضی کاظمی

      سلام.، بله ولتاژ ورودی DC است و میتواند تا 500 ولت باشد.

  2. 5 از 5

    Bahram

    با سلام. آیا این طراحی برای یک موتور ۱٫۱ کیلو وات پاسخگو هست؟
    چه dead time ای باید برای بخش کنترل طراحی شود؟

    • مرتضی کاظمی

      سلام. بله اگر موتور شما سه فاز است جریان هر فاز حدود ۲ آمپر و اگر موتور شما تک فاز است جریان فاز حدود ۶ آمپر خواهد بود. از آنجا که IGBT ها دارای جریان نامی 10 آمپر هستند مشکلی پیش نخواهد آمد. مقدار ۲٫۵ میکرو ثانیه Dead time برای این مدل IGBT مناسب است. معمولا فرکانس کلیدزنی درایو موتورها بین 14 تا 20 کیلوهرتز انتخاب میشود.

  3. 5 از 5

    هادی

    سلام.ایا برای دستگاه جوش هم میشه استفاده کرد.

    • مرتضی کاظمی

      سلام. برای این کار بهتر است از برد قدرت تکفاز به همراه گیت درایور استفاده کرد.

  4. افشین

    سلام استاد ببخشید از اینورتر های سه فاز برای راه اندازی موتور تک فاز هم میتونیم استفاده کنیم یا اینکه باید اینورتر تک فاز بگیریم چون شما تو نظرات گفتین که اگه موتور تک فاز هستش هر فاز ۶ آمپر و اگه سه فاز باشه هر فاز ۲ آمپر خروجی میده این سوالو کردم

    • مرتضی کاظمی

      سلام وقت بخیر
      میتونید از سه فاز استفاده کنید منتها یک ساق اینورتر به هیچ جایی وصل نمیشه، در ضمن اون صحبت در مورد جریان مصرفی موتور بود ربطی به مشخصات برد نداشت، مشخصات برد در قسمت اطلاعات بیشتر آورده شده است.

  5. علیرضا

    ببخشید برد کنترلشو کجا باید پیدا کنیم چجوری باید سفارش بدیم برای پروژه دانشگاهم لازم دارم

    • مرتضی کاظمی

      سلام. وقت بخیر، برد کنترل جز محصولات ما نیست. در واقع این برد حداقل شامل یک میکروکنترلر است که پالس های PWM را تولید میکند. بردهای زیادی به صورت آماده در بازار موجود هستند و شما فقط نیاز به برنامه نویسی الگوریتم خود دارید.

  6. ریوف

    سلام
    خروجی فرکانس ۵۰ هرتز هست؟
    و اگر ما ولتاژ dc ضعیفی با جریان تقریبی ۳۰ آمپر هم داشته باشیم جواب میده با همین توان

    • مرتضی کاظمی

      سلام. وقت بخیر
      دامنه ولتاژ خروجی، فرکانس خروجی و شکل موج خروجی به واحد کنترل بستگی دارد نه این برد،
      این برد به تنهایی کار نمیکند و باید در کنار برد گیت درایور و کنترلی به کار گرفته شود.
      رنج ولتاژ و جریان قابل تحمل در توضیحات ذکر شده است.

  7. 5 از 5

    محمد دمشقی

    سلام
    خدا قوت
    توضیحات بسیار خوب و کاملی دادید.
    واقعا کارتون تمیز و حرفه ای بود.
